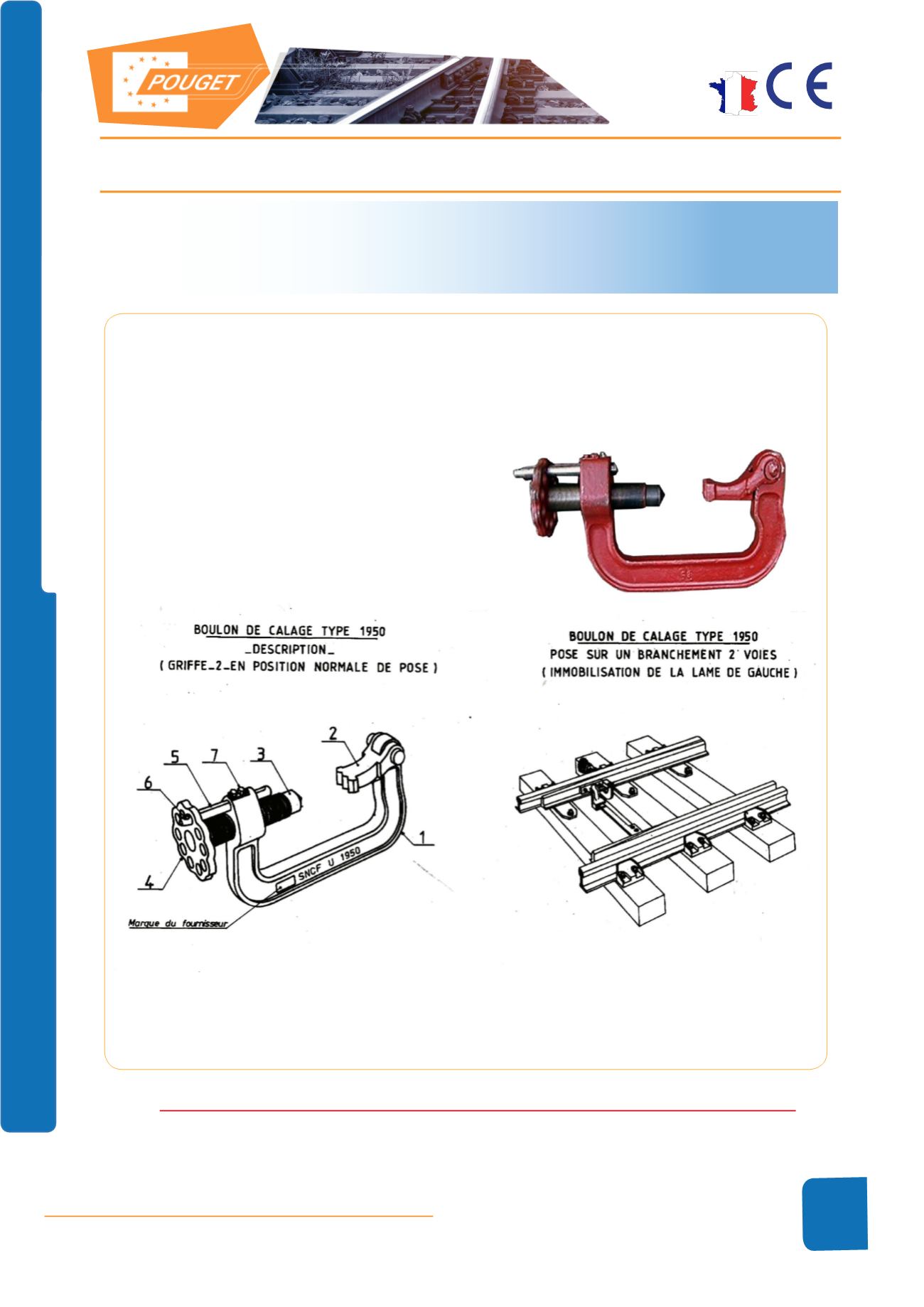

BOULON DE CALAGE DES AIGUILLES
UTILISATION : Blocage des appareils de voie pris en pointe. (Sécurité ferroviaire)
AVANTAGES : Appareil haute sécurité en acier estampé très robuste, n’engagent pas le gabarit de
la voie.
ƒ ƒ Modèle «SNCF»
ƒ ƒ Course de la vis : 100 mm
ƒ ƒ 10 positions de fermeture
ƒ ƒ La vis est en acier trempé, avec extrémité pointue à 120° (pas fin)
ƒ ƒ Sabot arrière pivotant
ƒ ƒ Peint vernis marron ou jaune
ƒ ƒ Longueur hors-tout : 40 x 20 x 10 cm
ƒ ƒ Poids : 5,7 Kg
ƒ ƒ Référence : 271
OPTION
ƒ ƒ Vis à filetage trapézoïdal - Réf. 271-FT
ƒ ƒ Cadenas de sécurité sur la tige de blocage à l’emplacement N° 6
1 - Corps
2 - Sabot pivotant
3- Vis de serrage
4 - Volant de serrage
5 - Tige de blocage
6 - Trou de passage du cadenas
7 - Vis de guidage de la tige rep. 5
